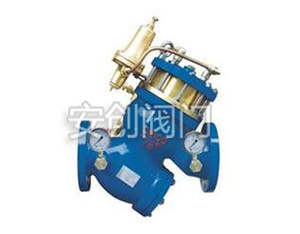

YQ98001型過濾活塞式可調減壓閥介紹
YQ98001型過濾活塞式可調減壓閥從性能上講是一種流體控制設備，主要控制其開、閉及其開度從而達到通、斷及控制其流量、壓力的作用。過濾活塞式可調式減壓閥此基礎上，利用液壓傳動原理來控制閥的啟、閉及開度。而達到閥門性能上的要求，并利用管道中的流體作為液壓傳動介質，而不需要獨立的液壓泵站，既節約設備的投資，又節約能源，也能達到自動控制的目的。
YQ98001型過濾活塞式可調減壓閥特點
1、閥體采用流線型的Y型寬閥體結構，因而具有壓力損失小、力量大(比現有一般腰鼓形閥體的控制閥流量增加25%)且抗汽蝕能力強、減低噪音。
2、液壓缸式活塞傳動，動作平穩可靠。動作時有緩沖作用，因此噪音很小?？朔∧な揭驂毫?、流量急劇變化而產生振動，噪音大及薄膜容易破損的缺點。
3、方便實用的傳動密封機構，整個機構具有傳動、導向、密封三大功能，而且與閥體各自獨立。使用時閥體裝在管網中。也可將整個機構拆下，因此維修及更換零配件十分方便。本閥設計有三處定位導向機構。即活塞、閥桿、導向架，能保證閥門開閉時更加準確、可靠，克服其他閥門一點定位而引起不穩定的確定。活塞采用標準件雙Y型自密封原理橡膠圈，使密封可靠。機構內設置有彈簧能防止流體壓力流量的急劇變化時所產生的振動，并在無流量時自動關閉閥門，防止介質倒流。液壓缸具有緩沖作用，減少水沖擊壓力即(水錘)對管網的影響。
4、根據《建筑給排水設計規范》中有關規定，控制閥前要安裝過濾器，并應便于排污的要求。YQ9800型水力控制閥將控制閥和過濾器合理地結合在一起，且結構長度比一般情況下縮短了45%。以DN100為例，YQ9800型活塞式帶過濾控制閥長度為415mm，而一般情況下的控制閥加過濾器總長為720mm?？梢娧bYQ9800型水力控制閥DN100要比裝一般控制閥和過濾器在長度上縮短300mm且重量上輕20%。而且管網上少了一個接頭，減少了投資成本。
5、YQ9800型多功能過濾活塞式水力控制閥在主閥不變的情況下，可以根據管網中不同的要求，附上合控制系統就可以滿足管網中不同的需求，如可調減閥、安全泄壓閥、遙控浮球閥、緩閉止回閥、電動浮球閥、多功能水泵控控制閥、流量控制閥等。并且可以實現自控、電控、遙控、及控制其開閉的時間和速度。達到一閥多用的作用，為現代的水系統工程，石油等工業領域提供理想的流體控制裝置。
YQ98001型過濾活塞式可調減壓閥零件材料
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 |
閥座 | 錫青銅、不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+丁腈橡膠 |
閥桿 | 鋁青鋼、鉻不銹鋼 |
活塞 | 鉻不銹鋼+丁腈橡膠 |
過濾網 | 不銹鋼 |
彈簧 | 不銹鋼 |
YQ98001型過濾活塞式可調減壓閥性能參數
公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 緩閉時間(S) | Z低動作壓力(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 0.09-0.8 | 3-60 | ≥0.07 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0.15-1.4 | ||||
2.5 | 3.75 | 2.75 | 0.2-2.0 |
YQ98001型過濾活塞式可調減壓閥外形尺寸
公稱通徑 | 尺寸(公稱壓力PN=1.6、2.5MPa) | ||||||
DN | L | H | D | K | N-φ | H1 | H2 |
40 | 270 | 400 | 150 | 110 | φ18X4 | 155 | 236 |
50 | 270 | 400 | 160 | 125 | φ18X4 | 155 | 236 |
65 | 290 | 410 | 185 | 145 | φ18X4 | 165 | 250 |
80 | 360 | 425 | 200 | 160 | φ18X8 | 180 | 280 |
100 | 400 | 460 | 220 | 180 | $18X8 | 21O | 310 |
125 | 470 | 550 | 250 | 210 | φ18X8 | 240 | 370 |
150 | 535 | 610 | 285 | 240 | φ23X8 | 260 | 413 |
200 | 670 | 772 | 340 | 295 | φ23X12 | 330 | 51O |
250 | 780 | 935 | 405 | 355 | φ27X12 | 410 | 568 |
300 | 895 | 1000 | 460 | 410 | φ27X12 | 485 | 1075 |
350 | 1000 | 920 | 520 | 470 | φ27X12 | 260 | 不帶過濾器 |
400 | 1120 | 1145 | 580 | 525 | φ27X12 | 290 | 不帶過濾器 |
YQ98001型過濾活塞式可調減壓閥結構圖
